Laboratorium Wzorcowania Gazomierzy
Laboratorium Wzorcowania Gazomierzy w Hołowczycach to pierwsze w Polsce i w tej części Europy laboratorium wzorcujące gazomierze gazem ziemnym przy ciśnieniu roboczym do 55 bar. Wzorce laboratorium odnoszą się do europejskiego zharmonizowanego metra sześciennego. Laboratorium zostało uruchomione w 2017 r.

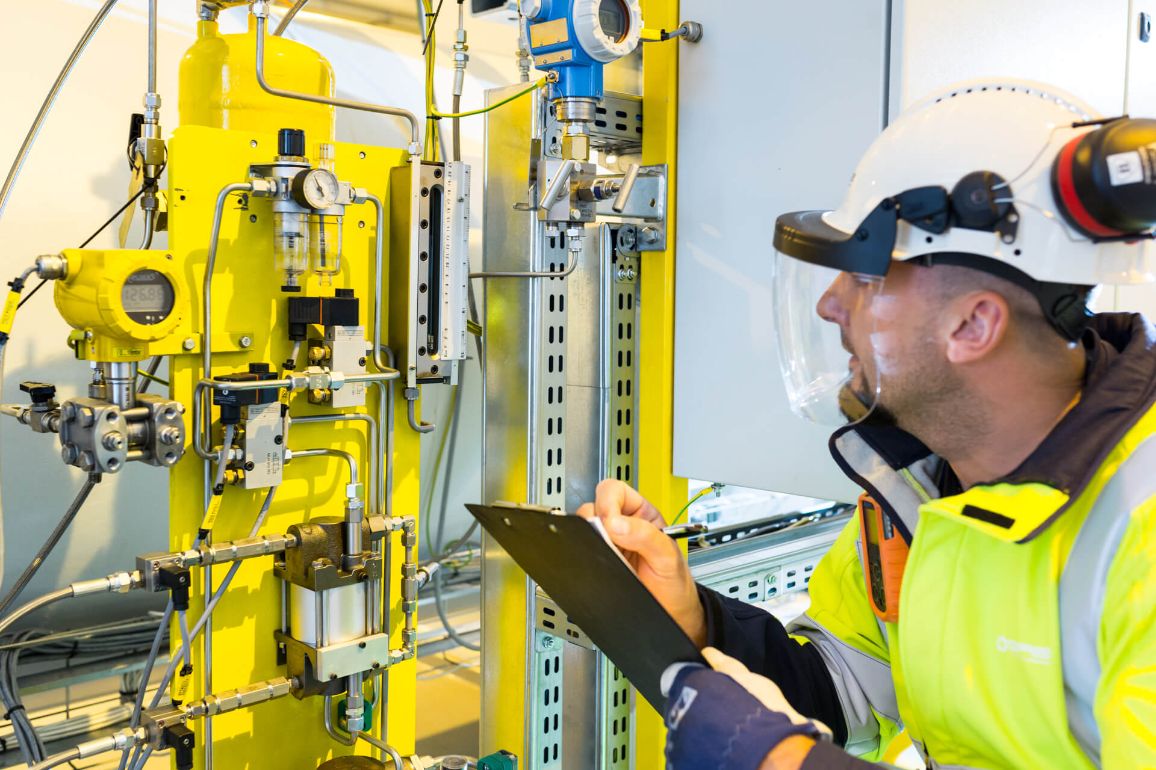

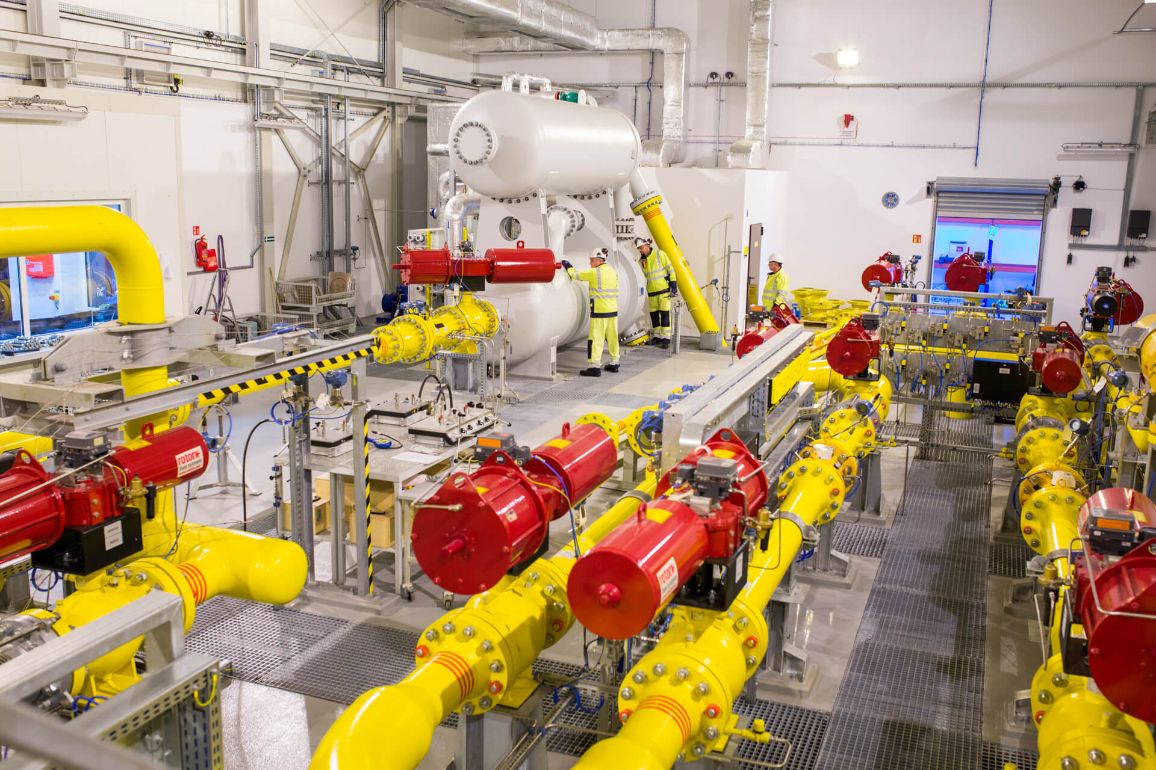

Stanowisko do wzorcowania gazomierzy to innowacyjne na skalę światową rozwiązanie, które posiada możliwość pracy w dwóch trybach: otwartym (przepływ gazu na potrzeby wzorcowania generowany jest przy współpracy z tłocznią gazu) i trybie zamkniętym (przepływ generowany jest przez dmuchawę znajdującą się w laboratorium).
Podstawowym zadaniem LWG jest wzorcowanie gazomierzy na potrzeby spółki GAZ-SYSTEM, jak również klientów zewnętrznych z kraju oraz regionu. Usługi realizowane są z użyciem aparatury pomiarowej i badawczej wysokiej klasy, w oparciu o zwalidowane procedury. LWG zapewnia dostarczenie rzetelnych, wiarygodnych i użytecznych wyników wzorcowań oraz całkowitą ochronę poufności informacji i praw własności klientów.
- Wzorcowanie gazomierzy gazem ziemnym w warunkach najbardziej zbliżonych do tych, jakie panują w systemie przesyłowym.
| strumień objętości w warunkach pomiaru | zakres ciśnienia | średnice gazomierzy | |
| Gazomierze turbinowe | (8 ÷ 5500) m3/h | (8 ÷ 54) bar | DN50 – DN400 |
| Gazomierze ultradźwiękowe | (13 ÷ 6000) m3/h | (8 ÷ 54) bar | |
| Inne typy gazomierzy | Indywidualne uzgodnienia z klientem | ||
- Współpraca w zakresie prac badawczo-rozwojowych realizowanych w skali spółki oraz na potrzeby klientów zewnętrznych. W laboratorium możliwe jest prowadzenie prac badawczo-rozwojowych wymagających wykorzystania przepływu gazu w warunkach wysokiego ciśnienia.

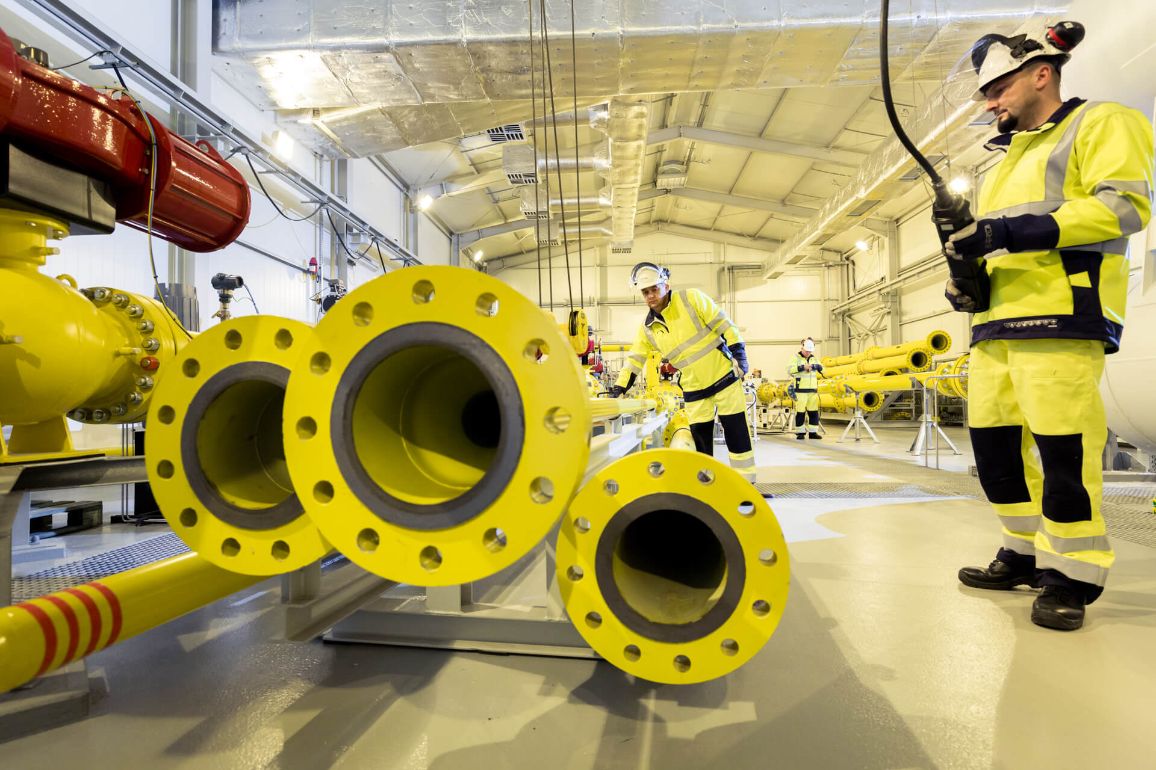

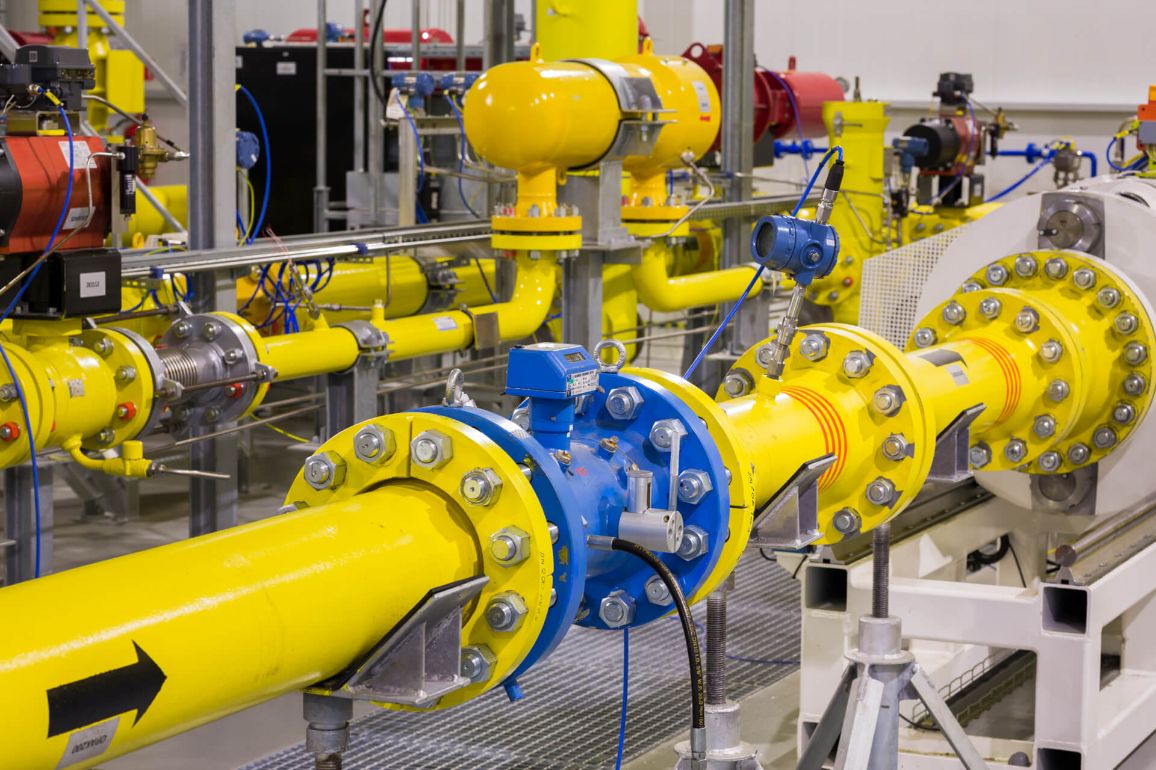

- Wzorcowanie całych ciągów pomiarowych tj. gazomierzy wraz z odcinkami dopływowymi i odpływowymi o maksymalnej długości nie przekraczającej 9,75 m.
- Możliwość przeprowadzenia adjustacji gazomierzy, polegająca na skorygowaniu otrzymanej w wyniku wzorcowania charakterystyki gazomierza, w celu minimalizacji błędów.
- Cennik usług realizowanych przez LWG
Akredytacja jest formalnym uznaniem kompetencji, a zatem dostarcza klientom gotowe środki identyfikowania i wybierania usług wiarygodnych, które spełniają ich potrzeby.
W związku z tym wdrożyliśmy, utrzymujemy i doskonalimy w naszym Laboratorium system zarządzania zgodny z normą PN-EN ISO/IEC 17025:2018-02 uznany przez Polskie Centrum Akredytacji. LWG posiada akredytację PCA od grudnia 2018 roku.
Laboratorium Wzorcowania Gazomierzy (LWG) wykonuje wzorcowania przy wykorzystaniu wysokiej jakości sprzętu i urządzeń pomiarowych. W celu zapewnienia spójności pomiarowej z europejskim zharmonizowanym metrem sześciennym gazu ziemnego, wzorce pośredniczące LWG są cyklicznie porównywane ze wzorcami laboratorium będącego członkiem konsorcjum EUREGA (EUropean REference for GAs metering). Wzorcowania te są wykonywane przy różnych ciśnieniach oraz ze zwiększoną precyzją.

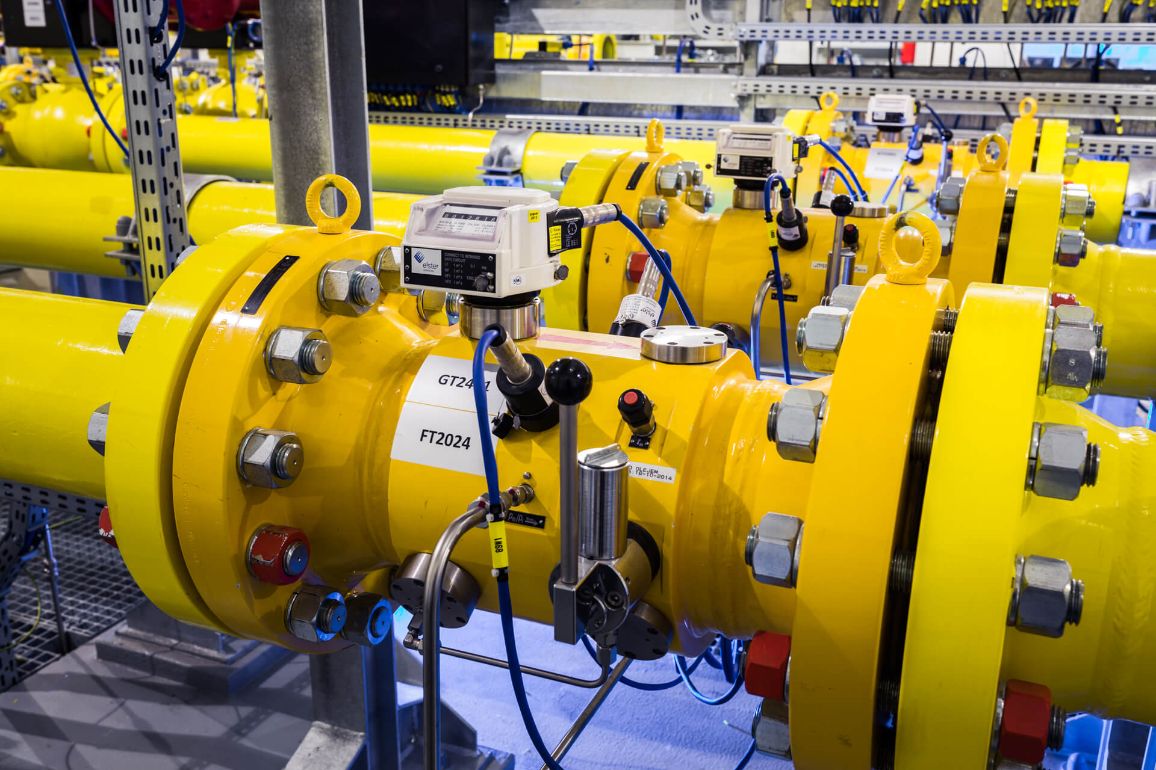

Jako wzorce robocze w LWG wykorzystywane są:

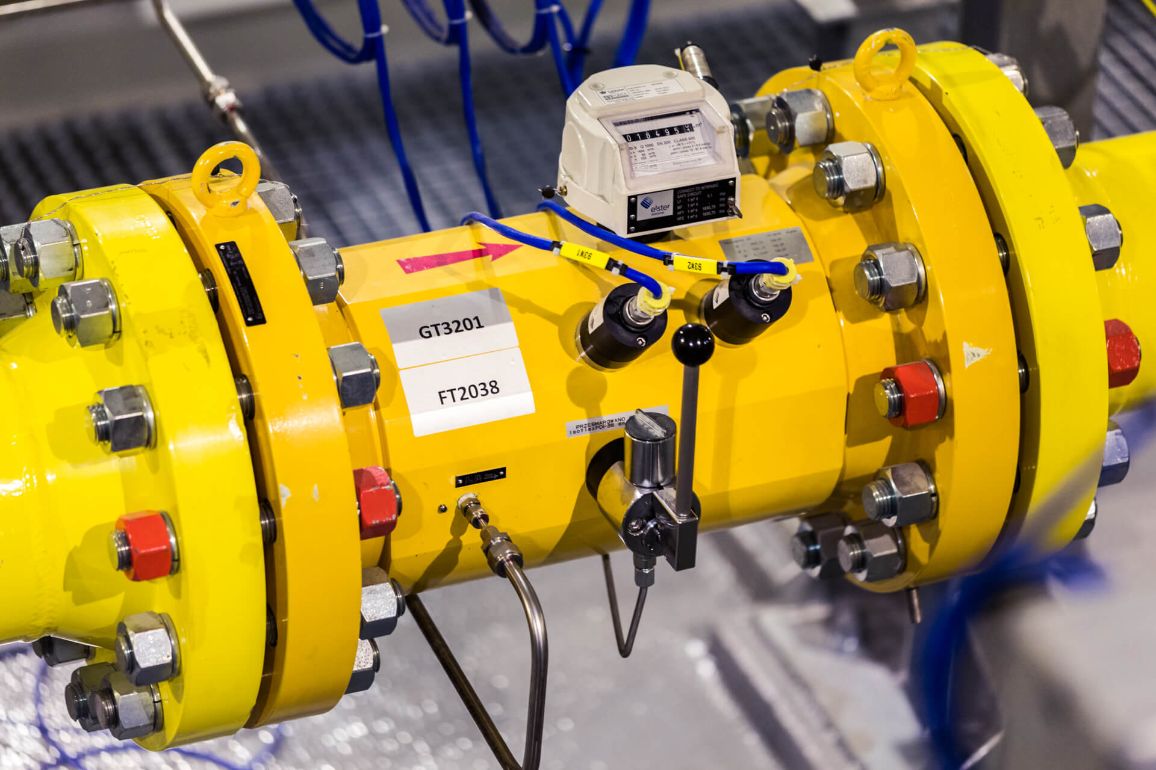

- 4 gazomierze turbinowe SM-RI-2 (G1000);
- 1 gazomierz turbinowy CGT-02 ET (G160);

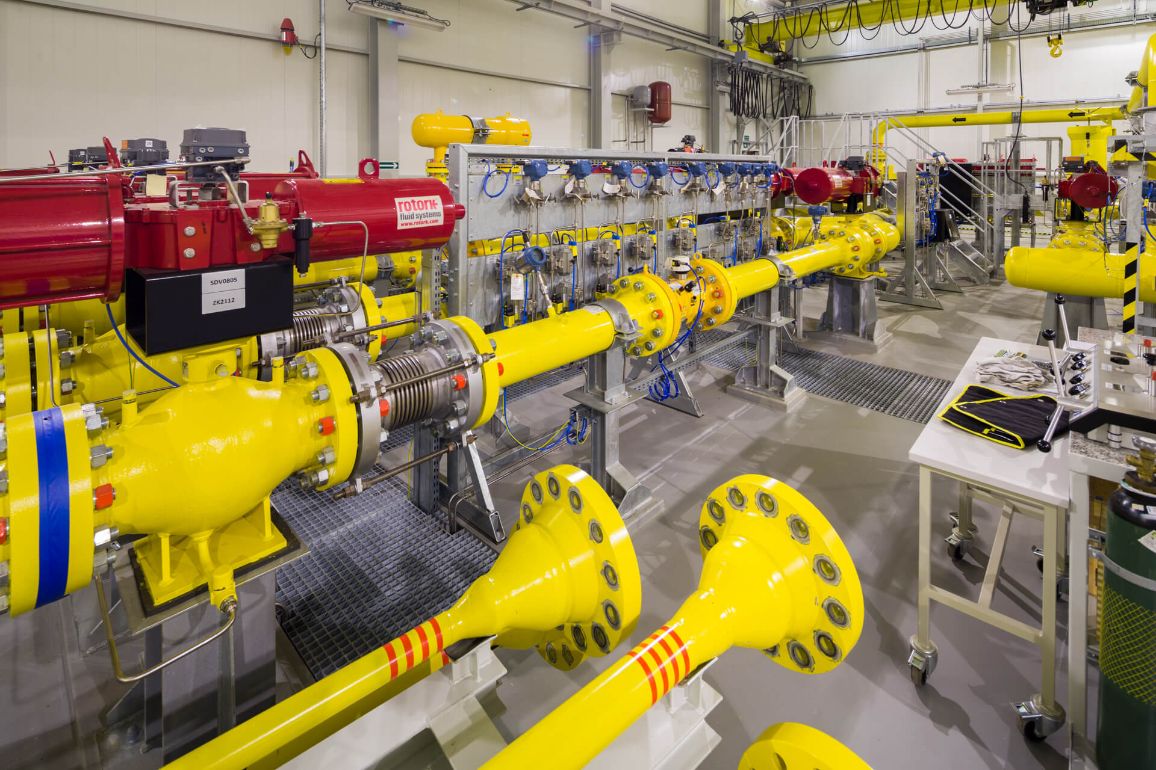

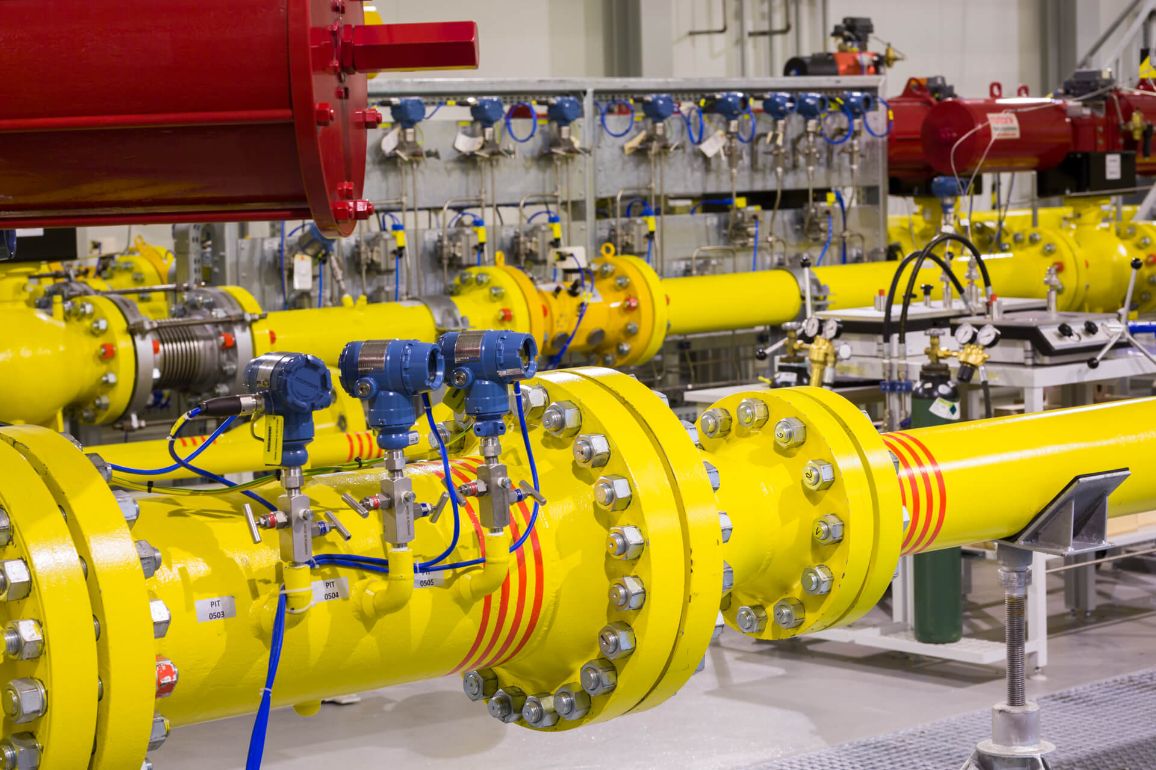

Do pomiaru ciśnienia, różnicy ciśnień oraz temperatury w LWG wykorzystywane są wysokiej jakości przetworniki pomiarowe o zwiększonej dokładności.
Podczas procesu wzorcowania gazomierzy wykorzystywany jest również chromatograf procesowy Danalyzer Model 700, określający skład gazu ziemnego.

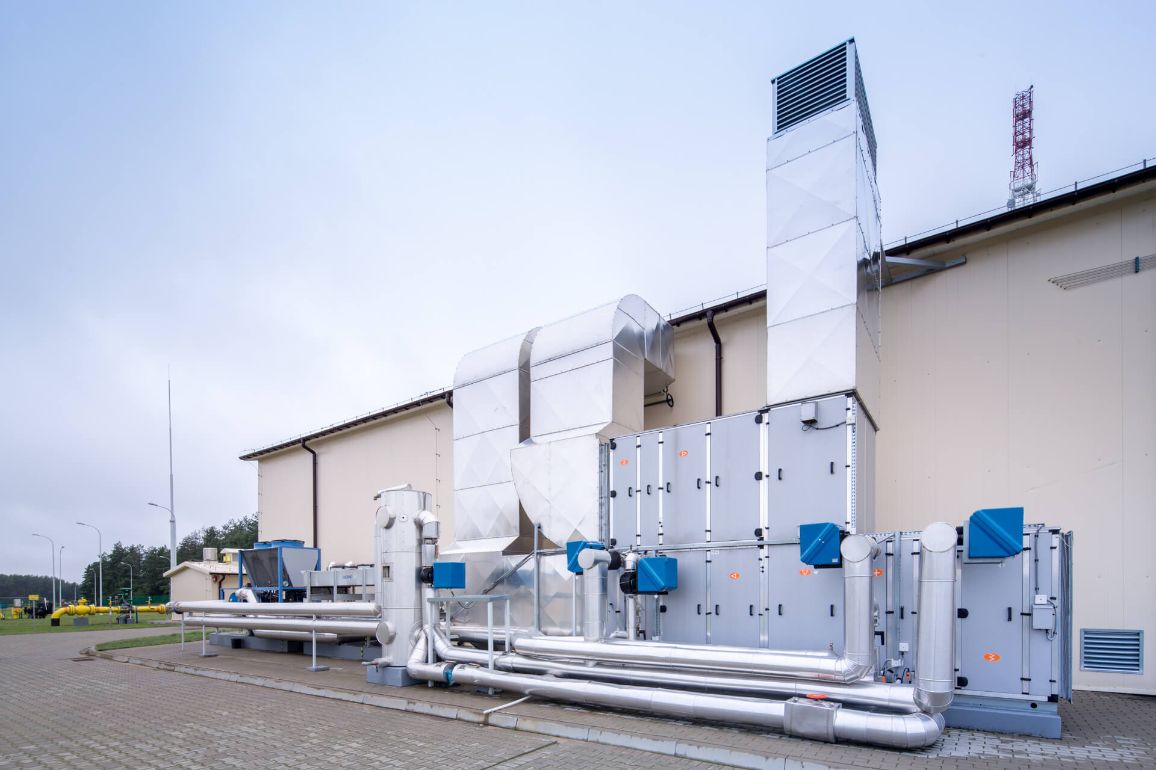

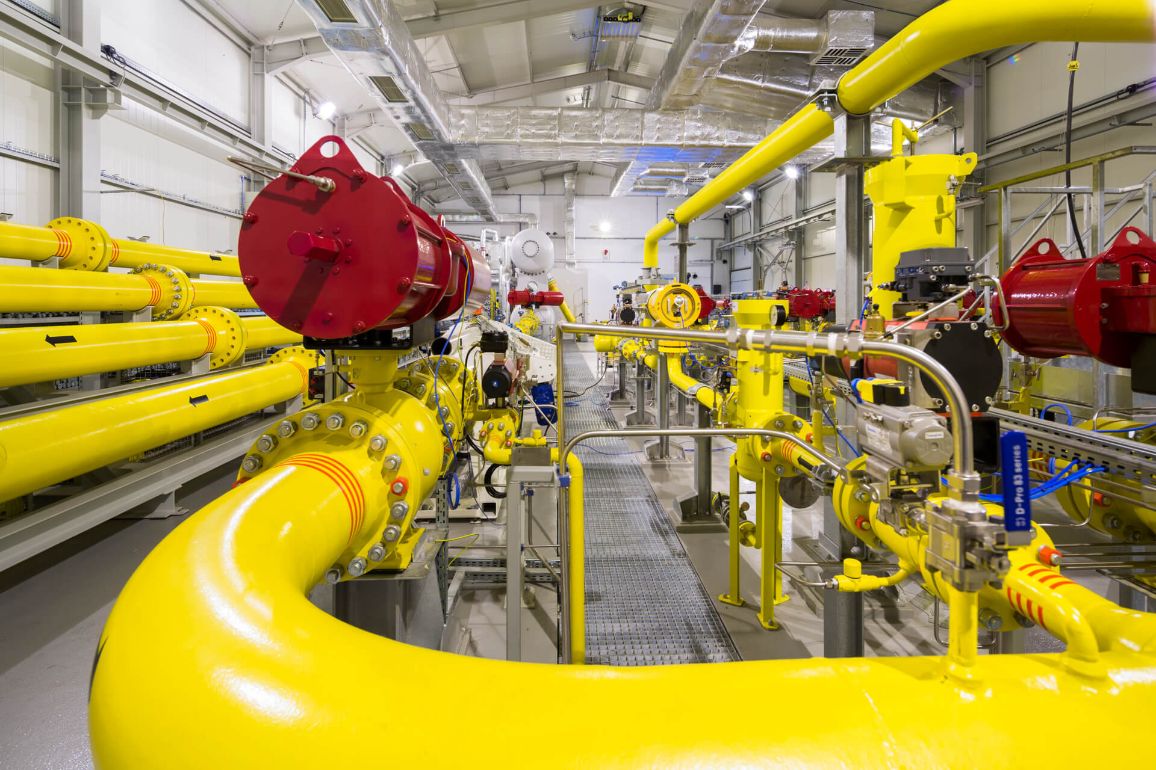

Część technologiczna stanowiska pomiarowego została zoptymalizowana pod kątem strat ciśnienia oraz stabilizacji warunków wzorcowania.
Budowa Laboratorium Wzorcowania Gazomierzy była realizowana w ramach umowy o dofinansowanie nr UDA-POIG.01.04.00-14-086/09-00 oraz UDA-POIG.04.01.00-14-086/09-00 dla działania 1.4 „Wsparcie projektów celowych” osi priorytetowej 1 „Badania i rozwój nowoczesnych technologii” oraz działania 4.1 „Wsparcie wdrożeń wyników prac B+R” osi priorytetowej 4 „Inwestycje w innowacyjne przedsięwzięcia” Programu Operacyjnego Innowacyjna Gospodarka (POIG) na lata 2007-2013.
